Déantóirí Meaisín Lúbthachta Miotail Bileog Hiodrálacha CNC Ais Torsion Sioncrónach

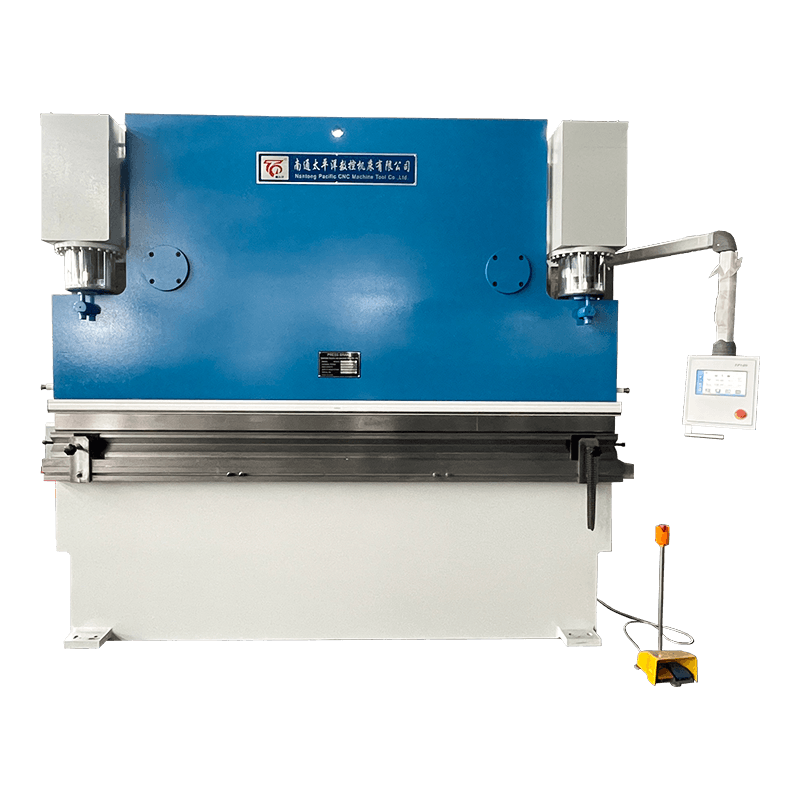

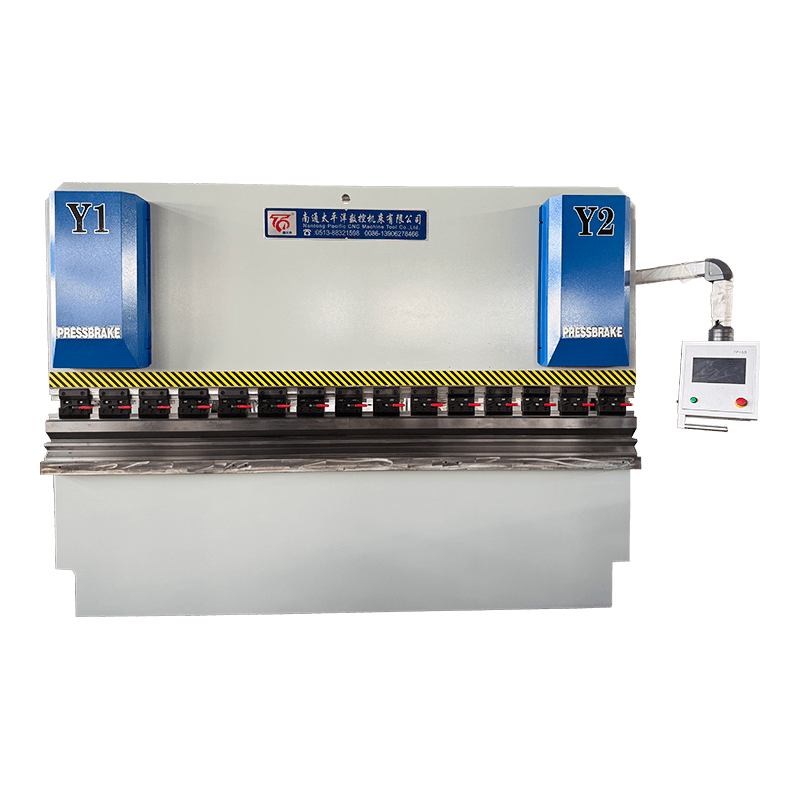

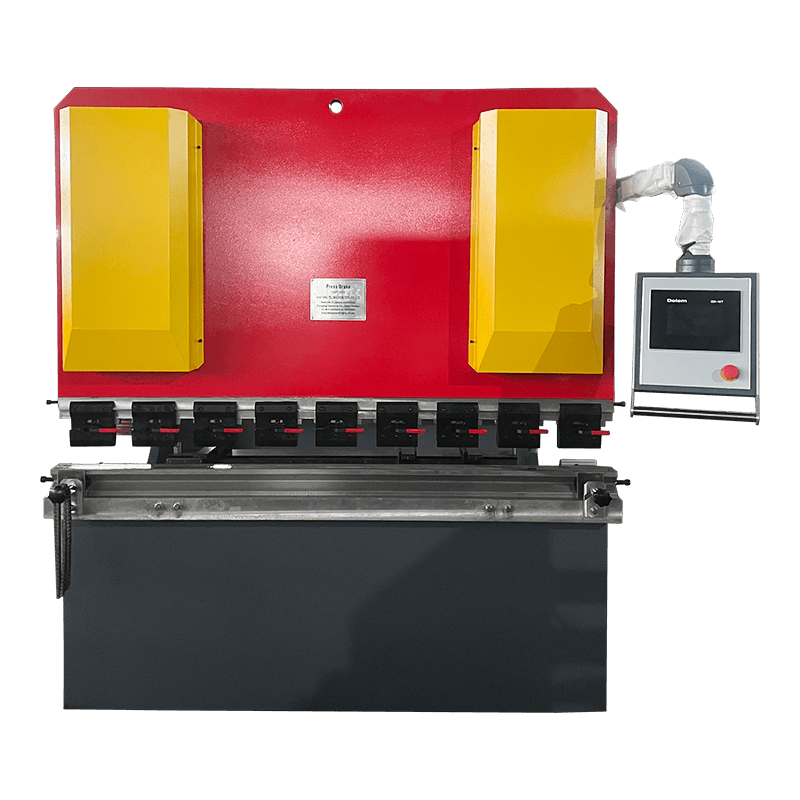

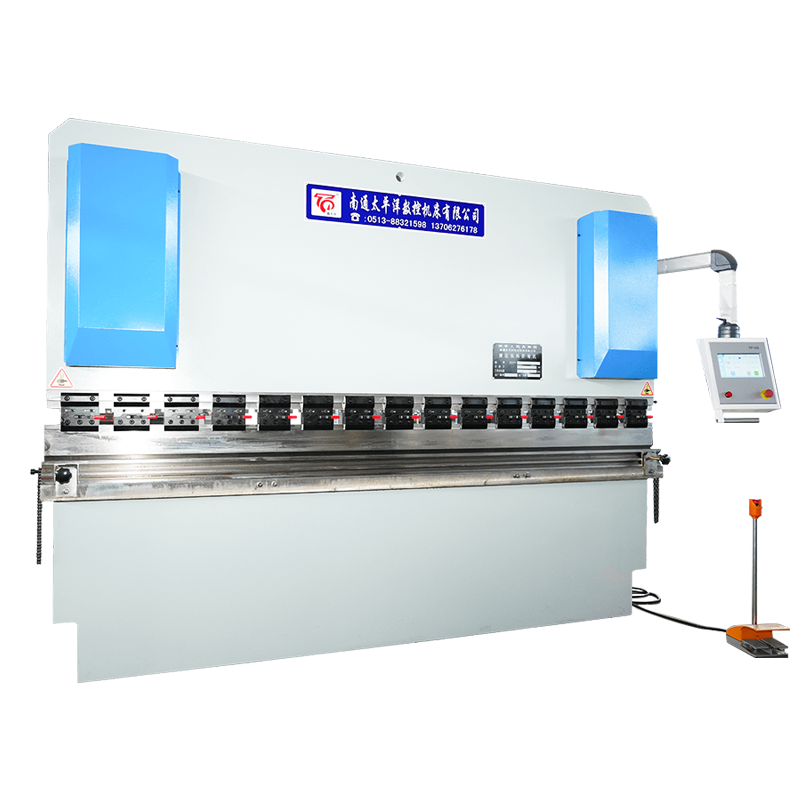

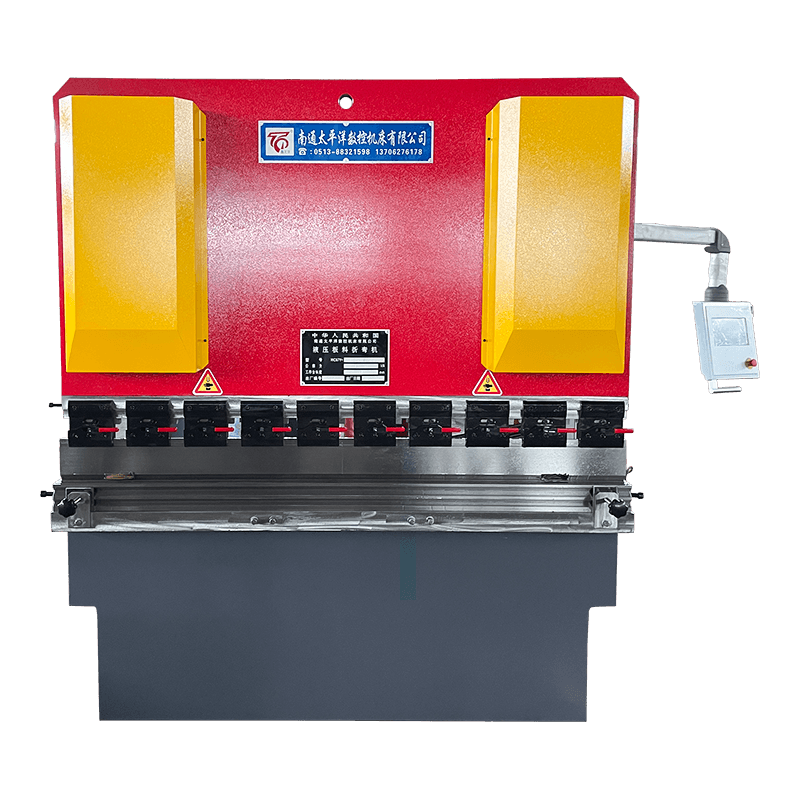

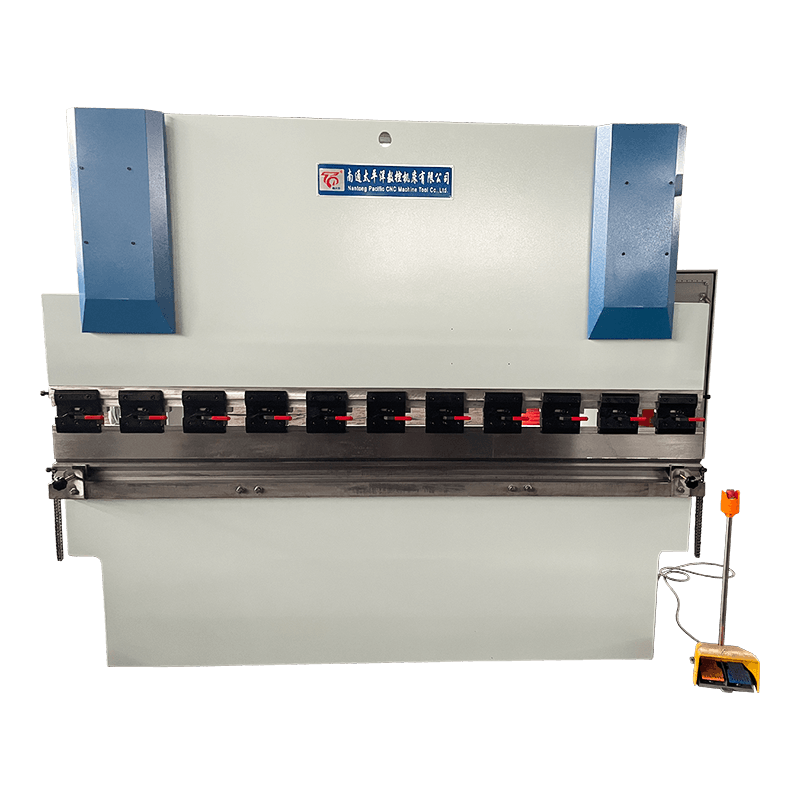

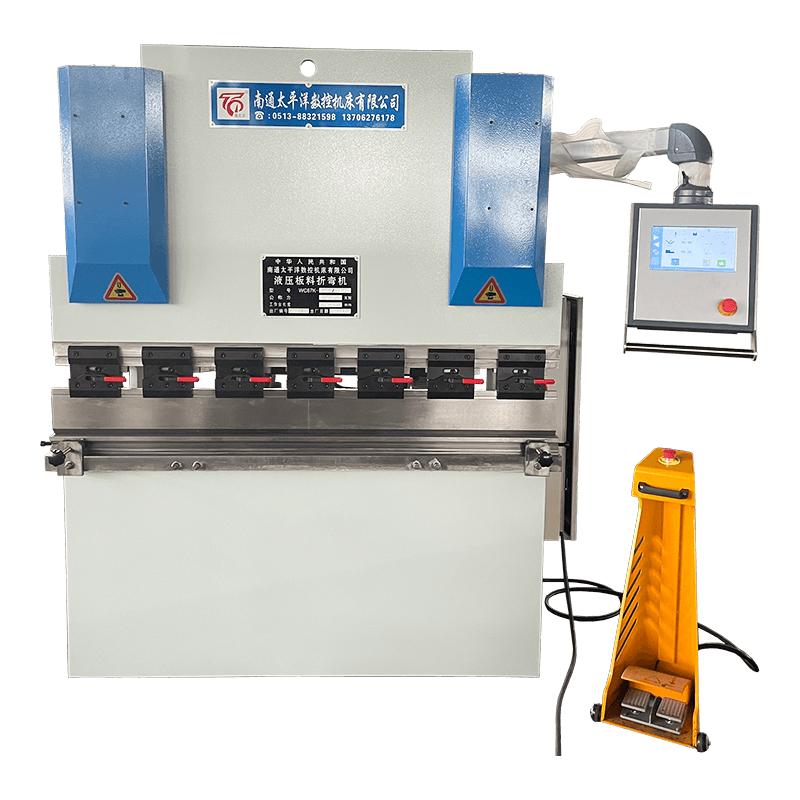

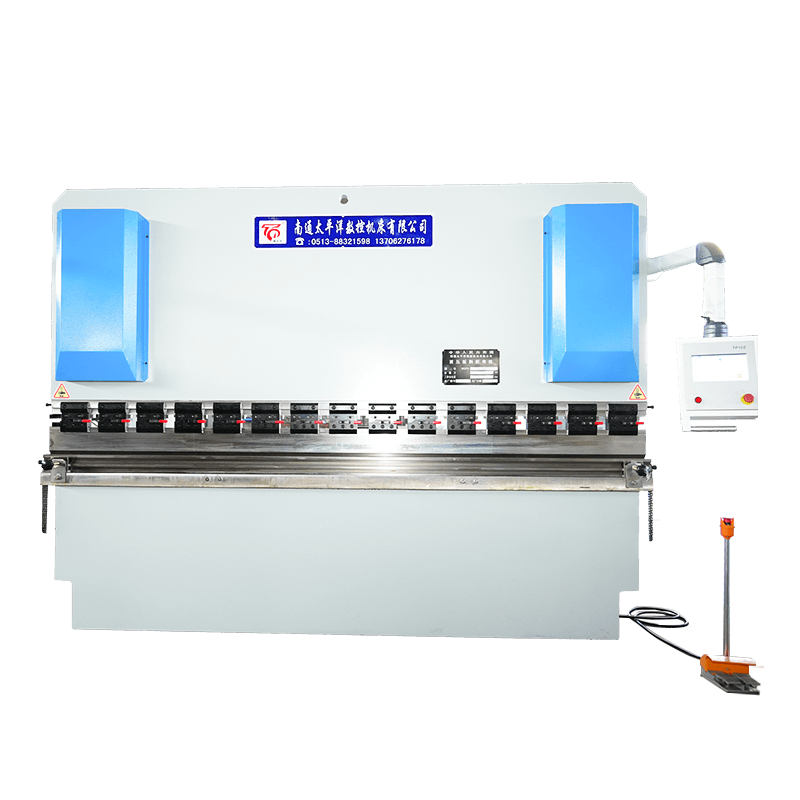

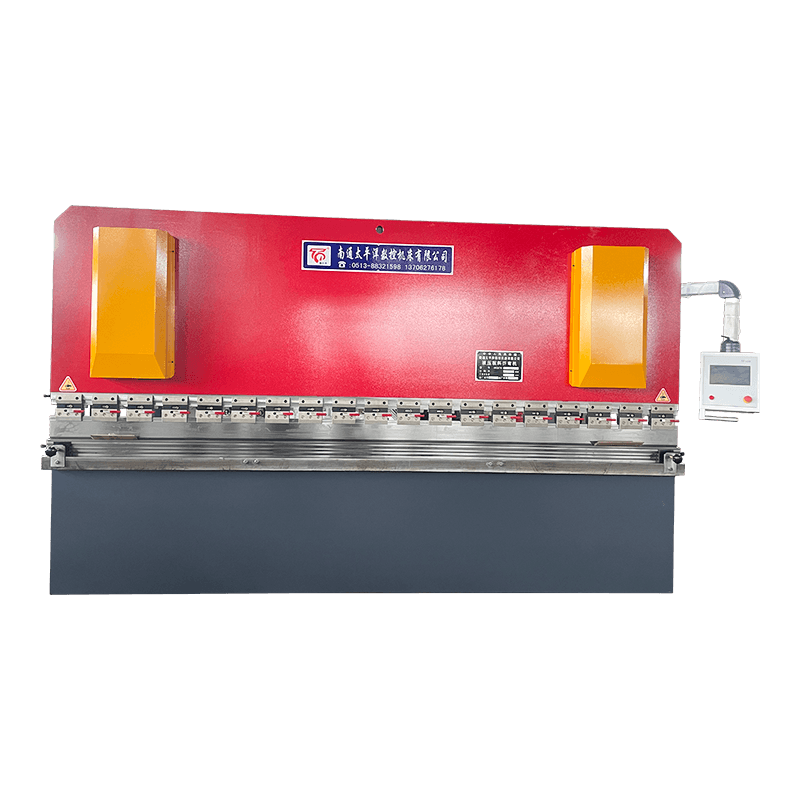

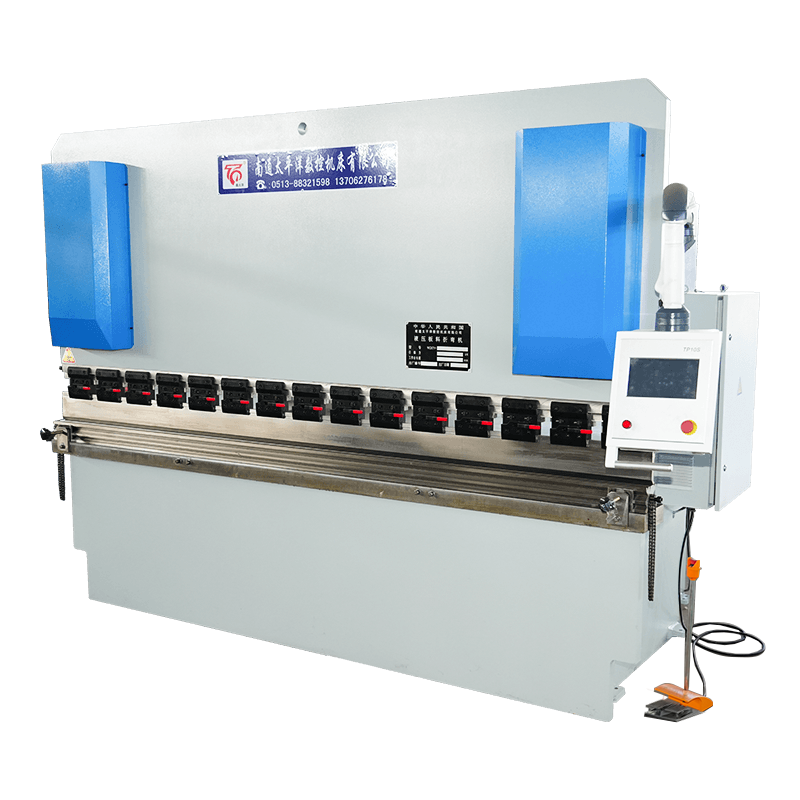

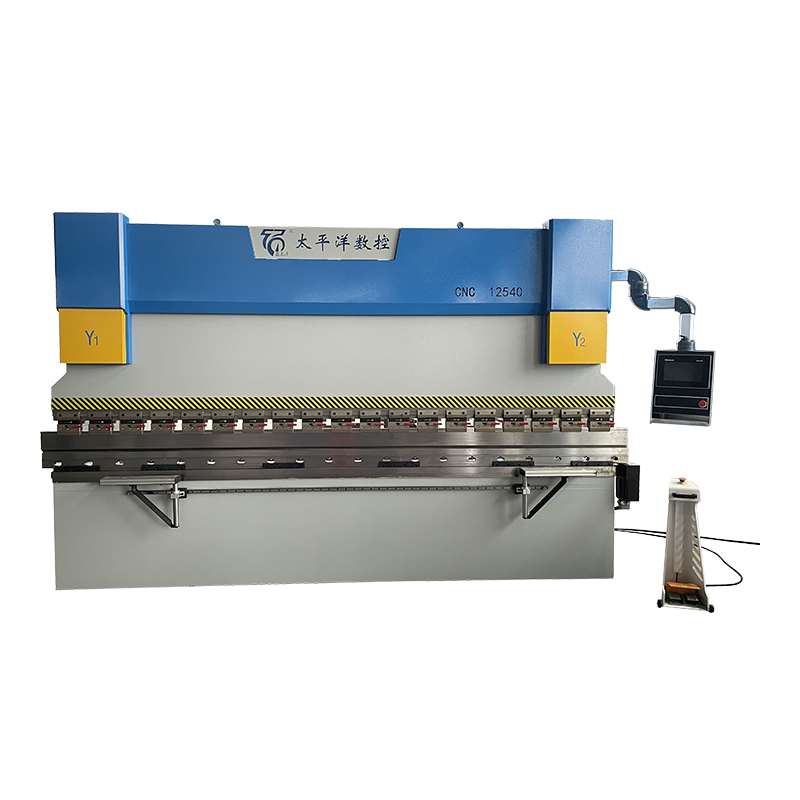

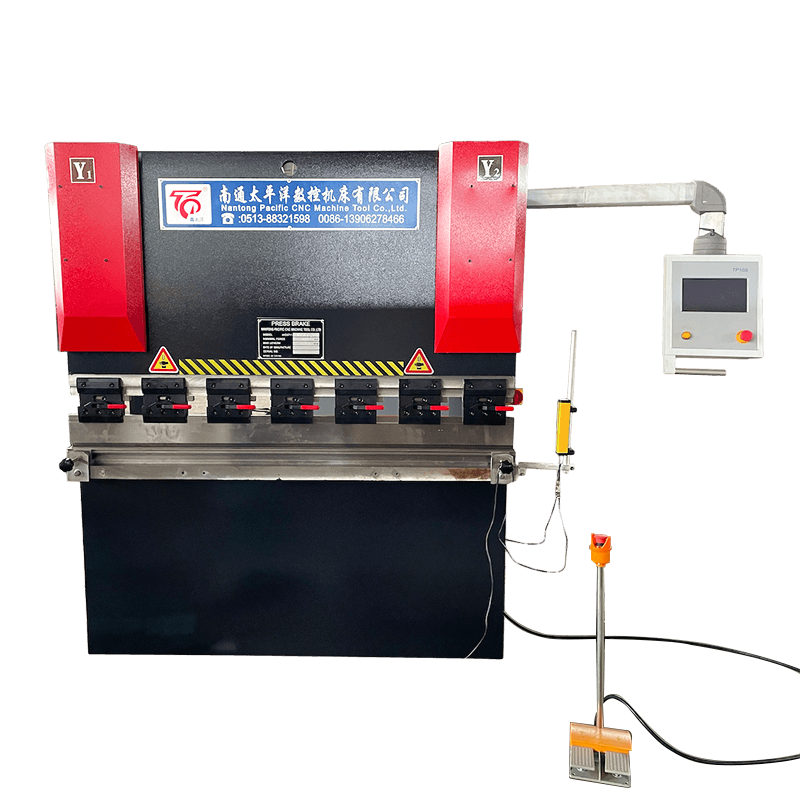

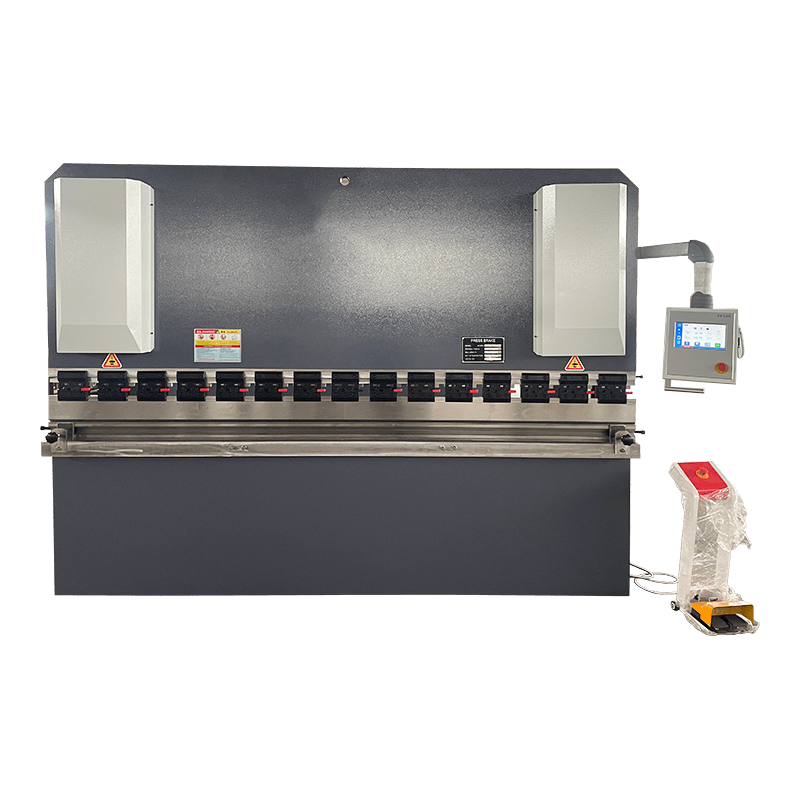

Sraith WC67K Ais Torsion Sioncrónach CNC Meaisín Lúbthachta Miotail Bileog Hiodrálacha

Is meaisín lúbthachta leathán miotail leatháin lár-réimse, ard-chruinneas é an sraith WC67K coscáin preas hiodrálacha barra torsion, a úsáidtear go forleathan i ndéantúsaíocht miotail, caibinéid leictreacha, earraí cistine agus tionscail cruach struchtúracha. De ghnáth tá sé feistithe le córais TP10S nó DA41T CNC (tá na hEilvéise Cybelec CT8 roghnach), ag tairiscint feidhmíocht chobhsaí, ardchruinneas, agus cumas cláir solúbtha le haghaidh tascanna lúbthachta casta.

Príomhghnéithe
Struchtúr docht Uile-Chruach: Glacann an meaisín iomlán fráma táthaithe pláta cruach tromshaothair, arna fhíorú ag bogearraí anailíse struis ANSYS chun cobhsaíocht fhadtéarmach, rigidity, agus cruinneas comhsheasmhach a chinntiú faoi ualaí troma.

Uirlisiú Deighilteach: Is féidir múnlaí uachtaracha agus íochtaracha a dheighilt de réir riachtanais an chustaiméara, a oiriúnú do phíosaí oibre de fhaid agus de chruthanna éagsúla, agus solúbthacht táirgthe a fheabhsú.

Tomhsaire Cúil Servo-Rialaithe: Tá an tomhsaire cúil agus an stróc sleamhnáin á dtiomáint ag mótair servo arna rialú ag tiománaithe servo tiomnaithe, rud a chinntíonn cruinneas ard suímh agus in-atrialltacht maidir le toisí lúbthachta beachta.

Rialú Il-ais CNC: Rialaíonn an córas an X-ais (tomhas cúil) agus Y-ais (stróc sleamhnáin), agus féadann sé tacair iomadúla clár a stóráil le haghaidh cuimhne tapa, táirgeadh baisc a shruthlíniú agus am socraithe a laghdú.

Ríomhchlárú Uillinn Chliste: Tacaíonn an córas CNC le cláir uillinne trí fhad ábhar, tiús, agus paraiméadair mhúnla a ionchur, ag ríomh agus ag leagan síos na paraiméadair lúbthachta riachtanacha go huathoibríoch le haghaidh torthaí comhsheasmhach.

Cosaint Sábháilteachta Feabhsaithe: Tá feidhm stad éigeandála feistithe ag an lasc coise, rud a chinntíonn múchadh láithreach i gcás cásanna gan choinne chun an t-oibreoir agus an meaisín a chosaint.

Feidhmchláir
Tá an coscán preas CNC ais torsion seo oiriúnach chun cruach carbóin, cruach dhosmálta, alúmanam agus leatháin miotail eile a lúbadh i dtionscail lena n-áirítear:

Ceardlanna próiseála miotail leatháin
Déantúsaíocht comh-aireachta leictreach agus imfhálú
Trealamh cistine agus táirgeadh fearas tí
Tógáil agus monarú cruach struchtúrach

Ceist

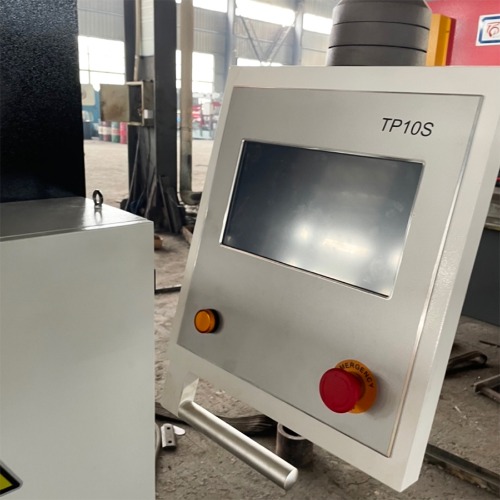

Réamhrá córas TP10S:

• Córas scáileán tadhaill ard-sainmhínithe agus ardchodarsnachta 10-orlach TFT
• Tá an leathanach simplí agus is fusa na cnaipí móra a oibriú.
• An stíl ríomhchláraithe atá bunaithe ar an roghchlár, tá an comhéadan úsáideora iomasach agus cairdiúil.
• Úsáideann an rialtóir agus an tiománaí cumarsáid bus ardluais agus iontaofa.
• Sreangú áisiúil agus cothabháil éasca.
• Is féidir le ríomhchlárú foirfe éifeachtúlacht lúbthachta ilchéime baisc a fheabhsú.
• Taispeáint aláraim idirghníomhach.
• Teanga roghnach: Sínis, Béarla.
• lúbadh optamaithe.
• Tacaíonn ríomh uathoibríoch uillinn lúbthachta agus fad.
• Tacaíonn cúiteamh uillinne agus cúiteamh fad.
• Tacaíonn feidhm éalaithe.
• Tacaíonn bainistíocht múnla.
• Is féidir seicheamh lúbthachta ilchéime agus táirgí a stóráil. Feidhmeanna cumhachtacha
• Ard-iontaofacht agus cumas láidir frith-chur isteach
• Tacaíocht chumraíocht comhla
• Feidhm teorainn bhog
• Aistriú láimhe láimhe (cosaint pasfhocail)
• Feidhm teagaisc nascleanúna ais X\Y (cosaint pasfhocail)

Le DA41T:

Gnéithe feidhmíochta uirlisí meaisín

• Glacann an meaisín iomlán struchtúr táthú pláta cruach, agus cinntíonn bogearraí anailíse struis ANSYS cobhsaíocht agus cruinneas an mheaisín.
• Is féidir na múnlaí uachtaracha agus íochtaracha a dheighilt de réir riachtanais an chustaiméara chun oiriúnú do phróiseáil táirgí de mhéideanna éagsúla
• Tá an mótar servo a rialaíonn an tomhas cúl agus stróc sorcóra á rialú ag an tiománaí servo, a fhéadfaidh cruinneas oibre níos airde a bhaint amach
• Is féidir leis an gcóras a rialú ar an X-ais (tomhais chúl) agus Y-ais (stróc sorcóir nó stróc sleamhnáin), agus is féidir leis an gcóras tacair iomadúla clár a stóráil chun próiseáil táirgí ina dhiaidh sin a éascú.
• Is féidir leis an gcóras DA-41S an uillinn a ríomh trí fhad agus tiús ábhar a ionchur, agus paraiméadair mhúnla
• Cinntíonn feidhm stad éigeandála an lasc coise go stopann an meaisín i gcás éigeandála
• Tá cumraíocht ard, luas tapa ag rith, agus feidhmíocht níos cobhsaí ag an táirge

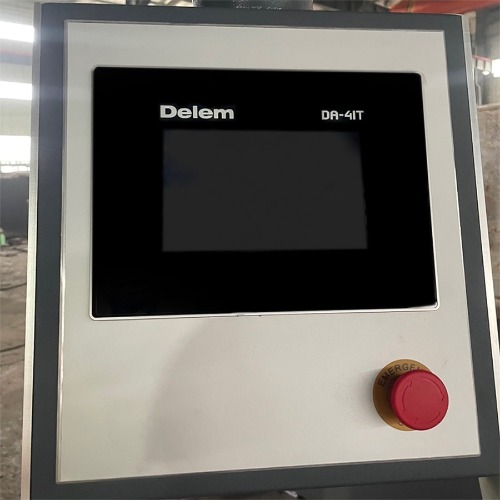

Réamhrá don chóras DA41T

Sonraíochtaí teicniúla	- Uimhir an chláir - Uaslíon céimeanna an chláir 25 - Comhshó méadrach/impiriúil - Cumhacht-uaire cuimhne - Comhaireamh ama oibre meaisín
Paraiméadair ais	- Raon taistil: 0-9999.99mm - Fad éalaithe: 0-9999.99mm - Raon ceartúcháin seasamh: 0-9999.99mm - Éalú ríomhchláraithe - Aistriú sioncronach na n-aiseanna - Gluaiseacht láimhe d'aon ais
Suiteáil	- Suiteáil painéil ingearach - Toisí: 189x257x40mm
Feidhm ríomhchlárúcháin	- Comhéadan atá éasca le húsáid - Socruithe ríomhchláraithe sonraí - Uillinn lúbthachta - Socruithe paraiméadar Mold - Seasamh an tomhsaire cúil - Feidhm éalaithe - Y-ais ar ais - Y-ais a cheartú - Roghnú luas lúbthachta - Comhaireamh cláir
Feidhm ríofa	- Ríomh doimhneacht Y ais
Comhtháthú inmheánach	- Modh diagnóiseach
Ionchur/aschur rialaithe ais	-/- mótair servo 10V - Rialú mótair AC dhá-luas - Rialú aonchéime le haschur treorach (oibríocht minicíochta athraitheach)
Ionchur/aschur digiteach	- Cumraíocht phointe ionchuir/aschuir sholúbtha - Leithlisiú craolacháin agus teilifíse
Comhéadan	- Comhéadan ionchódóra TTL - Minicíocht chomhairimh 1MHz - 5V nó 12V ionchur aonpholach nó difreálach - DNC RS-232C déphléacsacha iomlán
Feidhmeanna cúnta	- Roghanna ilteangacha - Cúltaca as líne agus glaoch ar pharaiméadair agus ar chláir

Cumraíocht chaighdeánach an mheaisín:

• Córas caighdeánach TP10S CNC, láimhe R ais
• Tacaíocht tosaigh seasta agus inbhainte
• Tá múnla meaisín lúbthachta déanta as ábhar 42CRMO, le cruas 42 céim, rud a chinntíonn saol an mhúnla
• Clamp tapa
• Tá ais X á rialú ag scriú liathróid agus treoir líneach

Roghnach:

• Cosaint fhótaileictreach nó léasair
• Múnla speisialta
• Cúiteamh meicniúil nó córas cúitimh hiodrálach
• Soilsiú nó ráille cosanta a shaincheapadh
• Ais R Uathoibríoch
• Tá ceanglais speisialta eile faoi réir fhíorú praghais na cuideachta

Sraith WC67Y/K Príomhpharaiméadair Coscáin Preas Hiodrálacha

Múnla	Ainmneach Brú (KN)	Fad de Tábla (mm)	Fad idir frámaí (mm)	Scornach Doimhneacht (mm)	Stróc (mm)	Airde Oscailte (mm)	Príomh-Mhótar (KW)	Meáchan (KG)	Toisí Foriomlána LXWXH (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900 saor in aisce,
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900 saor in aisce,
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950
WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

Tá cur síos agus sonraíochtaí a thugtar sa chatalóg seo faoi réir modhnú gan fógra.
